7972+7993

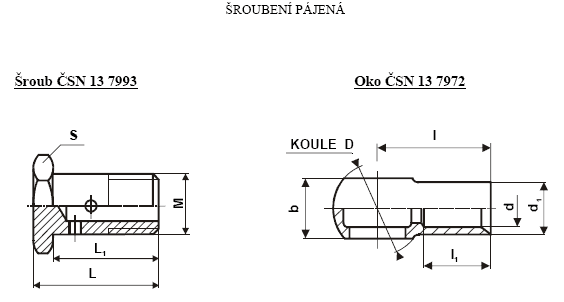

ŠROUBY A OKA TRUBKOVÝCH PŘÍPOJEK STAVITELNÝCH
Tabulka
Js | Pro vnější průměr trubky d | PRŮTOKOVÉ ŠROUBY | OKA | |||||||
M | L1 | L | S | b | l | l1 | d1 | D | ||
3 | 5 | M 8×1 | 17 | 21 | 12 | 8 | 16 | 8 | 7,5 | 14 |
4 | 6 | M 10×1 | 19 | 24 | 14 | 10 | 20 | 10 | 8,5 | 17 |
6 | 8 | M 12×1,5 | 24 | 29 | 17 | 12 | 22 | 10 | 10,5 | 20 |
8 | 10 | M 14×1,5 | 26 | 31 | 19 | 14 | 24 | 10 | 12,5 | 24 |
10 | 12 | M 16×1,5 | 28 | 33 | 22 | 16 | 26 | 10 | 14,5 | 28 |
13 | 15 | M 18×1,5 | 32 | 37 | 24 | 20 | 30 | 12 | 18 | 32 |
15 | 18 | M 22×1,5 | 39 | 45 | 27 | 25 | 33 | 12 | 21 | 40 |
