FNGJ 50 A

f2vr

Možnosti užití

Stroj FNGJ 50 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do  hmotnosti 350 kg v malosériové výrobě, zejména v nářaďovnách.

Je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou s odklapěčem (zvláštní provedení) a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i  vertikálním vřetenu.

Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s  maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů.

Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru.

Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.

PŘEDNOSTI:

  • plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
  • vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
  • plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
  • pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
  • kalené vodící plochy
  • jednoduchá a komfortní obsluha, kompaktní uspořádání
  • centrální mazání s dávkovači
  • široké technologické možnosti
  • vysoká tuhost, přesnost a spolehlivost
  • snadná údržba
  • moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

PROVEDENÍ STROJE

Standardní provedení:

  • ruční upínání nástroje
  • pevný úhlový stůl o rozměrech 900 × 500 mm
  • vertikální hlava
  • frekvenční měnič v pohonu vřetene
  • hrubý a jemný výsuv pinoly
  • strojní posuv X,Y,Z (plynule stavitelné posuvy)
  • ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
  • centrální mazání s dávkovači
  • chlazení nástroje
  • elektrovýzbroj pro napětí 3 × 400 V/50 Hz
  • nátěr stroje – modrá a šedá barva odstín RAL 5010/RAL 9002
odstín RAL 5010odstín RAL 9002
s_ral_5010s_ral_9002
  • osvětlení pracovního prostoru
  • kryt pracovního stolu

Zvláštní provedení:

(nutno uvést v objednávce)

  • provedení pro palcovou odměřovací soustavu
  • elektrická výzbroj pro hodnoty napětí jiné než 3 × 400 V/50 Hz
  • stroj se stolem otočným a sklopným TU 32 N, upínací plocha  600 × 400 mm
  • stroj s ramenem a podpěrným ložiskem LFH 32 N
  • pneumaticko-hydraulické upínání nástroje
  • odklápěč vertikální hlavy
  • kuličkové šrouby v osách X a Y
  • kryt svislého vedení
  • jiný barevný odstín
  • vybavení stroje číslicovou indikací polohy

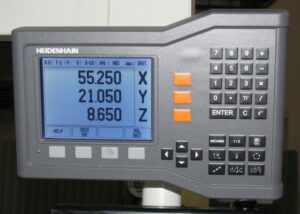

Indikace polohy HEIDENHAIN
odmerovani2

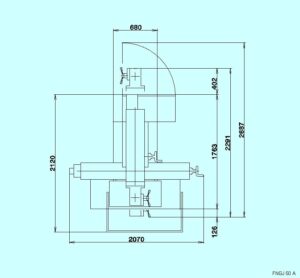

Rozměrový plán (mm)
o_fngj50afinal



Technické parametry

STŮL
Rozměr pracovní plochymm900×500
Upínací drážky     – počet9
                          – šířka a roztečmm14×50
Maximální zatížení stolukg350
Pracovní zdvih     – podélnýXmmruční/strojní   720/700*
                          – příčnýYmmruční/strojní   530/500*
                          – svislýZmmruční/strojní   515/500*
Posuvy               – počet stupňůplynule
                          – rozsahX,Ymm/min.15-1000
                          – rozsahZmm/min.6-400
RychloposuvX,Ymm/min.2000
Zmm/min.800
HORIZONTÁLNÍ VŘETENOISO 40
Vzdálenost osy vřetene od plochy pevného stolumm158-548
Rozsah otáček    – plynuleot./min.50-4000
Počet rychlostních stupňů2
Řazení otáčekplynulé
VERTIKÁLNÍ VŘETENOISO 40
Vzdálenost osy vřetene od vedení stojanumm250-650
Rozsah otáček    – plynuleot./min.50-4000
Počet rychlostních stupňů2
Řazení otáčekplynulé
Natočení vřetena±90 °
Výsuv pinolymm80
Upínání nástrojepneu.-hydraul.
STROJ
Výkon hlavního motorukW4
Výkon posuvového motorukW1,1
Celkový příkonkVA22
Hmotnostkg2500
Zastavěná plochamm2170×2120
Výška strojemm2115
 *  Délka strojního zdvihu je vzdálenost, vymezená zastavením strojního posuvu koncovými narážkami, měřená při minimálním strojním posuvu.

Příslušenství

ZÁKLADNÍ PŘÍSLUŠENSTVÍ:

Nádoba na třísky
1 ks upínací koncovka 311 112328.00 (pro pneumatické upínání)
Krátký frézovací trn ISO40 × 22 × 37





ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ:

(dodává se na objednávku za příplatek)

Obrážecí hlavaifh2-schemaIOB 32 N
Dělící přístroj jednoduchýdu200-250-schemaDJ 250 A
Otočný stůl s dělícím zařízenímiru250-320-schema320
Strojní svěrák pevnýsverak-pevny-125125
Strojní svěrák otočný a sklopnýo_sverak-otocny-100-125100
Strojní svěrák samostředícísverak-samostredici-125125
Frézovací trny krátkéfrezovaci-trny-kratkeISO40×16×29
frezovaci-trny-kratkeISO40×22×19
frezovaci-trny-kratkeISO40×22×37
frezovaci-trny-kratkeISO40×27×47
frezovaci-trny-kratkeISO40×32×60
Frézovací trn dlouhý

(pro rameno s podpěrným ložiskem)

frezovaci-trn-dlouhyISO40×22×500
frezovaci-trn-dlouhyISO40×27×500
frezovaci-trn-dlouhyISO40×32×500
frezovaci-trn-dlouhyISO40×40×500
Redukční pouzdraredukcni-pouzdraISO40/ISO30
redukcni-pouzdraISO40/Morse2
redukcni-pouzdraISO40/Morse3
Vrtačkové sklíčidlo tříčelisťovévrtackove-sklicidlo-tricelistove13-B12
Trn pro vrtačkové sklíčidloB12×2
Upínací pouzdra se sadou vložekupinaci-pouzdro-se-sadou-vlozekISO40×16
upinaci-pouzdro-se-sadou-vlozekISO40×28



Dřevěná transportní základna235×220 cm, 230kg
Dřevěný transportní obal243×228×236 cm,600 kg

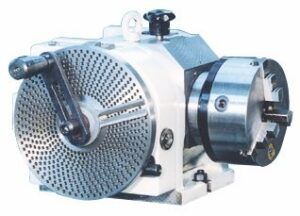

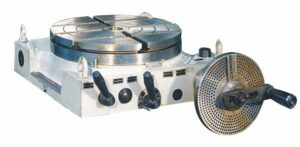

Obrážecí hlava IOB32N Dělící přístroj DJ250AOtočný stůl  320
obrazeci-hlava-iob32ndu250-smalliru320-small

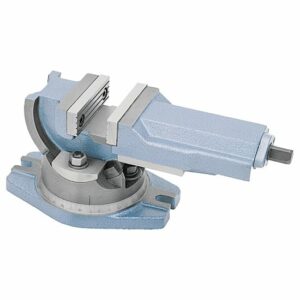

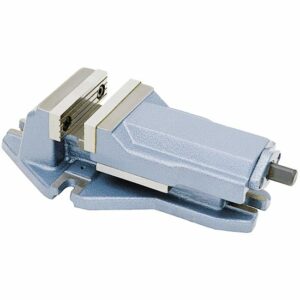

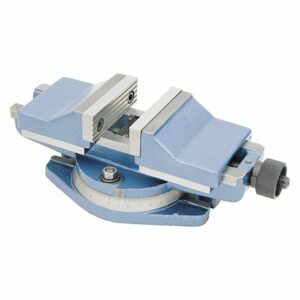

Strojní svěrák otočný a sklopnýStrojní svěrák samostředícíStrojní svěrák pevný
sverak-otocny-sklopnysverak-samostredicisverak-pevny

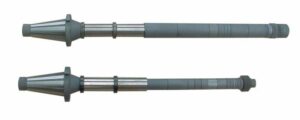

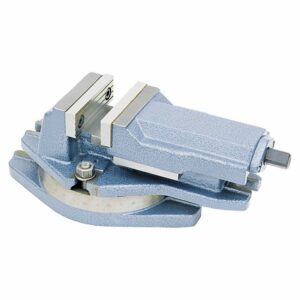

Strojní svěrák otočnýDlouhé frézovací trnyRedukční pouzdra ISO/ISO, ISO/Morse
sverak-otocnydlouhe-trnyredukce

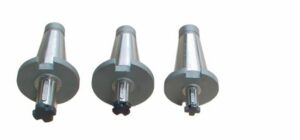

Krátké frézovací trny
kratke-trny-frezovaci


Ke stažení

pdf fngj50-a.pdf [207,16 kB]
