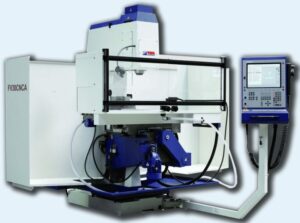

Vertikální konzolová frézka se souvislým řízením FV 30 CNC A

fv30cnca

Možnosti


Frézka FV30 CNC A je souvisle řízená konzolová frézka, u níž řízený pohyb ve svislém směru vykonává pinola s vřetenem.

Tento stroj se vyznačuje velmi příznivým poměrem ceny k technickým parametrům.

Stroj lze s výhodou použít při výrobě komplikovaných a tvarově složitých součástí s velkým podílem vrtacíchm vyvrtávacích a závitovacích operací.

Tuhý vřeteník a pohon vřetena řemenovým převodem zaručuje klidný provoz při nejvýšších otáčkách.

Dobře dimenzovaný pohon a široký rozsah otáček vřetena umožňuje efektivní obrábění všech druhů kovů, od nástrojářských ocelí až po slitiny lehkých kovů.

PŘEDNOSTI:

  • vysoká přesnost polohování
  • kalené vodící plochy, protiplochy obloženy hmotou TURCITE
  • vřeteno uloženo ve výsuvné pinole
  • plný výkon na vřetenu již od 400 ot./min.
  • vysoká tuhost stroje
  • pneumatické řazení otáček
  • pneumaticko – hydraulické upínání nástrojů
  • centrální mazání
  • kompaktní uspořádání stroje
  • moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

PROVEDENÍ STROJE

Standardní provedení:

  • kryt pracovního prostoru
  • řídící systém HEIDENHAIN
Řídící systém iTNC 530
itnc530
  • servomotory TELEMECANIQUE
  • motor vřetene 5,5 kW
  • rozsah otáček 50-6000 ot./min.
  • strojní přestavení konzoly
  • elektrovýzbroj pro napětí 400 V/50 Hz
  • nátěr stroje barva modrá a šedá odstín RAL5010/RAL9002
odstín RAL 5010 odstín RAL 9002
s_ral_5010 s_ral_9002
  • osvětlení pracovního prostoru

Zvláštní provedení:

(nutno uvést v objednávce)

  • vybavení jinými pohony
  • automatická výměna nástroje se zásobníkem na 12 nástrojů

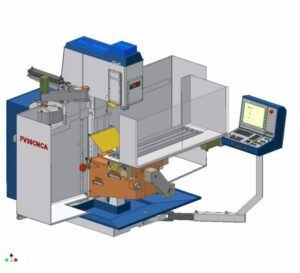

FV30 CNC A s výměnou nástrojů

(model)

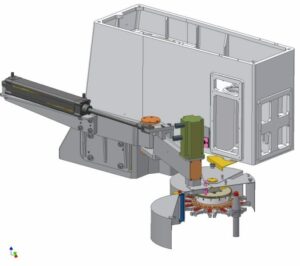

Detail výměny

(model)

fv30cnca-s-vymenou-nastroju vymena-nastroju
další foto + video ve „Fotogalerii“
  • vybavení jiným řídicím systémem
  • elektrická výzbroj pro hodnoty napětí jiné než 400 V/50 Hz
  • elektronické ruční kolečko (u systému HEIDENHAIN)
  • měřící sonda (u systému HEIDENHAIN)
  • jiný barevný odstín
  • digitální indikace polohy konzoly
  • vybavení stroje 4 osou
  • kryt pracovního prostoru zvětšený
Rozměrový plán (mm)
fv30cncafinal

Parametry

Technické parametry

STŮL
Rozměr pracovní plochy mm 305×1300
Upínací drážky – počet 3
  – šířka a rozteč mm 14×80
Maximální zatížení stolu kg 360
Pracovní zdvih – podélný X mm 760
  – příčný Y mm 380
  – svislý Z (pinolou) mm 152
Svislé přestavení konzoly mm 450
Posuvy  -plynule X,Y,Z mm/min. 2,5-3000
Rychloposuv X,Y mm/min. 7000
  Z mm/min. 5000
VŘETENO ISO 40
Vzdálenost osy vřetene od vedení stojanu mm 375
Otáčky – počet stupňů 2
  – rozsah otáček (plynule) mm/ot. 50-6000
Výkon motoru kW 5,5
STROJ
Celkový příkon kVA 22
Hmotnost kg 2300
Zastavěná plocha mm 2646×3182
Výška stroje mm 2250

Příslušenství



ZÁKLADNÍ PŘÍSLUŠENSTVÍ

Nádoba na třísky
Krátký frézovací trn ISO40 × 32 × 60
1 ks. upínací koncovka 311 11 2328.00



ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

(dodává se na objednávku za příplatek)

Strojní svěrák pevný sverak-pevny-125 125
Strojní svěrák otočný   125
Strojní svěrák otočný a sklopný o_sverak-otocny-100-125 125
Strojní svěrák samostředící sverak-samostredici-125 125
Upínací koncovka   311 11 2328.00





Dělící přístroj univerzální DU250  Otočný stůl ruční 320 Strojní svěrák   pevný
du250-small iru320-small sverak-pevny
 Strojní svěrák otočný Strojní svěrák otočný a sklopný Strojní svěrák samostředící
sverak-otocny sverak-otocny-sklopny sverak-samostredici
Upínací pouzdro se sadou vložek Krátké frézovací trny Redukční pouzdra ISO/ISO,ISO/Morse
upinaci-pouzdro-vlozky kratke-trny-frezovaci redukce

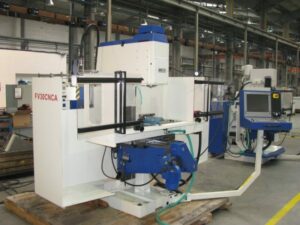

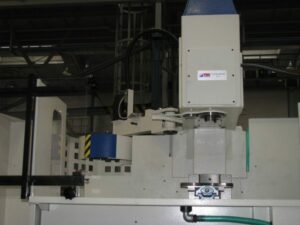

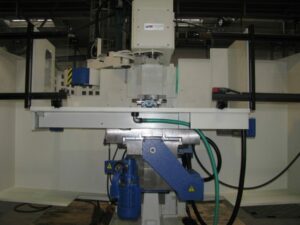

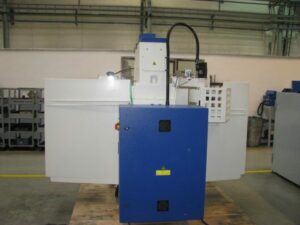

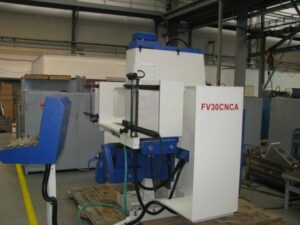

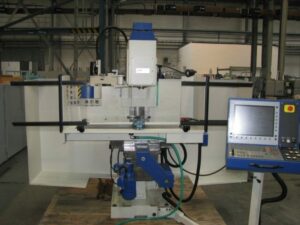

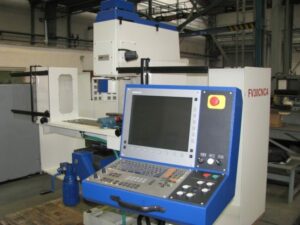

Fotogalerie

Fotogalerie

img_0917 img_0918 img_0919
img_0920 img_0922 img_0923
img_0924 img_0925 img_0921

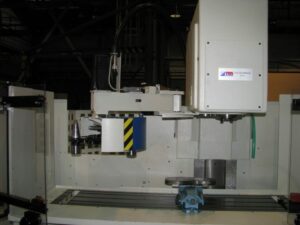

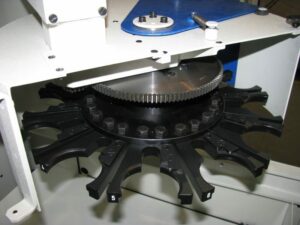

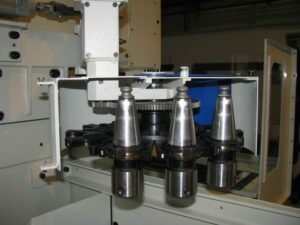

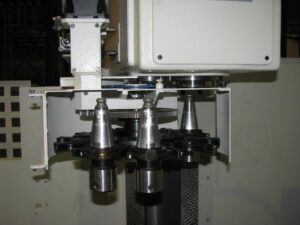

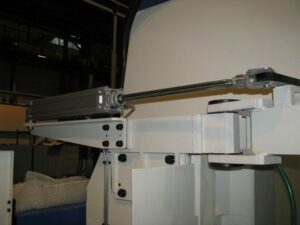

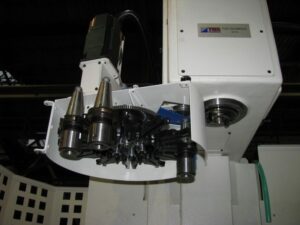

Automatická výměna nástrojů
vymena vymena1 vymena2
vymena3 vymena4 vymena5
vymena6 vymena7 vymena8
vymena9
