Konzolová frézka F2V-R

f2vr

Možnosti užití

Konzolová frézka F2V-R (regulační) je určena pro frézovací a vrtací operace na obrobcích do 200kg ve všech oblastech strojní výroby. Vřeteník s vřetenem uloženým ve výsuvné pinole je možno naklápět v podélné rovině stolu. Rozsah otáček vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů nástroji z rychlořezných ocelí i slinutých karbidů. Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství z našeho bohatého výběru.

PŘEDNOSTI:

  • vysoký kroutící moment na vřetenu
  • plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
  • plynule stavitelné otáčky vřetene řízeny frekvenčním měničem
  • vřeteno ve výsuvné pinole přizpůsobené k pohodlnému vrtání
  • velký zdvih pinoly
  • hrubý, jemný a strojní výsuv pinoly
  • možnost horizontálních prací při natočení vřetene o 90°
  • jednoduchá obsluha
  • centrální mazání
  • kompaktní uspořádání stroje
  • moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

PROVEDENÍ STROJE:

Standardní provedení:



  • podélný stůl o rozměrech 300 × 1300 mm
  • plynule stavitelné otáčky vřetene pomocí frekvenčního měniče
  • strojní výsuv pinoly
  • jednostupňové strojní posuvy X,Y,Z (plynule stavitelné posuvy)
  • ruční kola na osách X a Y s odměřovacími číselníky s dělením 0,05 mm
  • ruční kolo  na ose Z s odměřovacím číselníkem s dělením 0,02 mm
  • elektrovýzbroj pro napětí 400 V/50Hz
  • nátěr stroje – modrošedá barva odstín RAL 5010/RAL 9002
odstín RAL 5010 odstín RAL 9002
s_ral_5010 s_ral_9002
  • osvětlení pracovního prostoru
  • kryt pracovního prostoru
  • bezpečnostní kryt

Zvláštní provedení:

(nutno uvést v objednávce)

  • provedení pro palcovou odměřovací soustavu
  • elektrická výzbroj pro hodnoty napětí jiné než 400 V/50Hz
  • jiný barevný odstín
  • vybavení stroje číslicovou indikací polohy
  • pneumatické upínání nástrojů
  • plynule stavitelné posuvy pomocí frekvenčního měniče ve dvou stupních (dvoustupňová převodovka)

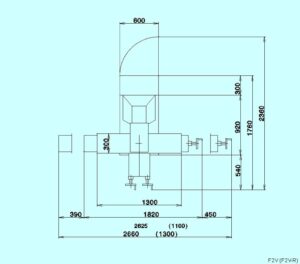

Rozměrový plán  (mm)

o_f2vrfinal


Technické parametry

STŮL
Rozměr pracovní plochy mm 300×1300
Upínací drážky               -počet 5
Šířka a rozteč mm 14×50
Maximální zatížení stolu kg 200
Pracovní zdvih                 – podélný X mm ruční/strojní   840/820*
                                      – příčný Y mm ruční/strojní   376/355*
                                      – svislý Z mm ruční/strojní   420/400*
Posuvy jednostupňové – počet stupňů plynule
                                      – rozsah X,Y mm/min. 28-630
                                      – rozsah Z mm/min. 8,5-196
Rychloposuv jednostupňový X,Y mm/min. 1500
  Z mm/min. 450
Posuvy dvoustupňové  – stupeň I. II.
                                      – rozsah X,Y mm/min. 10-200 200-1000
                                      – rozsah Z mm/min. 3-60 60-300
Rychloposuv dvoustupňový X,Y mm/min. 400 2000
  Z mm/min. 120 600
VŘETENO ISO 40
Vzdálenost osy vřetene od vedení stojanu mm 373
Rozsah otáček             – plynule ot./min. 60-4000
Oboustranné natočení vřetene ± 90°
Výkon motoru kW 3
Výsuv pinoly mm 125
Strojní výsuv pinoly    -počet stupňů 3
I. stupeň mm/ot. 0,035
II. stupeň mm/ot. 0,071
III. stupeň mm/ot. 0,140
STROJ
Celkový příkon kVA 12
Hmotnost kg 1550
Zastavěná plocha mm 2660×1760
Výška stroje mm 2270
*
Délka strojního zdvihu je vzdálenost, vymezená zastavením strojního posuvu koncovými narážkami, měřená při minimálním strojním posuvu.

Příslušenství

F2V-R

ZÁKLADNÍ PŘÍSLUŠENSTVÍ:

Nádoba na třísky
Upínací šroub trnů a nástrojů
1 ks upínací koncovka 311 112328.00 (pro pneumatické upínání)
Krátký frézovací trn ISO40 × 22 × 37
Kryt pracovního prostoru
Bezpečnostní kryt
Osvětlení pracovního prostoru







ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ:

(dodává se na objednávku za příplatek)

Horizontální hlava ifh2-schema IFH 2
Obrážecí hlava hob2-schema HOB 2
Dělící přístroj univerzální du200-250-schema DU 200 A
Výškový koník   200
Křížová deska   200
Závitová lyra   200
Podpěra   200
Otočný stůl s dělícím zařízením iru250-320-schema 250
Strojní svěrák pevný sverak-pevny-125 125
Strojní svěrák otočný a sklopný   100
Strojní svěrák otočný   125
Strojní svěrák samostředící sverak-samostredici-125 125
Frézovací trny krátké frezovaci-trny-kratke ISO40×16×29
frezovaci-trny-kratke ISO40×22×19
frezovaci-trny-kratke ISO40×22×37
frezovaci-trny-kratke ISO40×27×47
frezovaci-trny-kratke ISO40×32×60
Redukční pouzdra redukcni-pouzdra ISO40/ISO30
redukcni-pouzdra ISO40/Morse2
redukcni-pouzdra ISO40/Morse3
Redukční pouzdra pro pneumatické upínání
  ISO40/Morse2
  ISO40/Morse3
Upínací nádstavec
Redukční pouzdro vrtací   ISO40/Morse2
Vrtačkové sklíčidlo tříčelisťové vrtackove-sklicidlo-tricelistove 13-B12
Trn pro vrtačkové sklíčidlo   B12×2
Upínací pouzdro upinaci-pouzdro-se-sadou-vlozek ISO40×16
Kleština   16×4
Kleština   16×5
Kleština   16×6
Kleština   16×8
Kleština   16×10
Sada kleštin
Upínací pouzdro upinaci-pouzdro-se-sadou-vlozek ISO40×28
Kleština   28×8
Kleština   28×10
Kleština   28×12
Kleština   28×16
Kleština   28×20
Sada kleštin



Dřevěné přepravní lyžiny 185×200 cm, 50kg
Dřevěná transportní základna 185×200 cm, 140kg
Dřevěný transportní obal 193×208×191 cm,500 kg

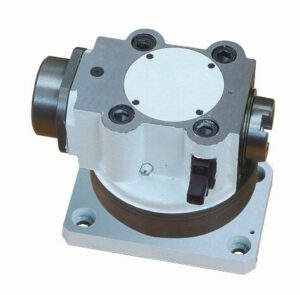

Horizontální hlava IFH2 Obrážecí hlava HOB2 Upínací pouzdro se sadou vložek

ifh2-small obrazeci-hlava-iob32n upinaci-pouzdro-vlozky

Dělící přístroj univerzální DU200 Otočný stůl s dělícím zařízením 250 Strojní svěrák samostředící

du250-small iru320-small sverak-samostredici

Strojní svěrák pevný Strojní svěrák otočný Strojní svěrák otočný a sklopný

sverak-pevny sverak-otocny sverak-otocny-sklopny




Krátké frézovací trny   Redukční pouzdra ISO/ISO,ISO/Morse

kratke-trny-frezovaci   redukce
