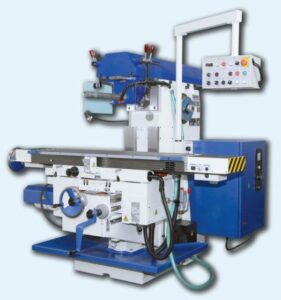

Konzolová frézka FGU 32

fgu32

Možnosti užití

Popis výrobku

Frézka FGU 32 je vysoce výkonná produkční frézka s vodorovným vřetenem. Stroj je určen pro přesné a výkonné frézování plochých a skříňových obrobků

do hmotnosti 250 kg, a to v kusové i sériové výrobě. Rozsah otáček vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů

nástroji z rychlořezných ocelí i tvrdokovů. Dělený příčný stůl umožňuje natáčení podélného stolu kolem svislé osy, čímž se výrazně rozšiřuje technologické využití stroje.

Technologické možnosti stroje rozšiřuje také použití zvláštního příslušenství z naší bohaté nabídky.

PŘEDNOSTI:

  • vysoká tuhost
  • plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
  • kalené vodící plochy
  • sousledné frézování v podélné ose
  • natáčení podélného stolu
  • automatické pracovní cykly v podélné ose s poklesem konzoly
  • jednoduchá obsluha
  • centrální mazání
  • kompaktní uspořádání stroje
  • povrchová úprava speciálními olejivzdornými laky

PROVEDENÍ STROJE:

Standardní provedení:

  • podélný stůl o rozměrech 360 × 1400 mm
  • vřeteno s kuželem ISO 50
  • základní řada otáček vřetene 31,5 – 1400 ot./min.
  • strojní posuvy X,Y,Z (plynule stavitelné posuvy)
  • ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,02 mm
  • pohony pro připojení zvláštního příslušenství
  • sousledné frézování v podélné ose
  • elektrovýzbroj pro napětí 400 V/50 Hz
  • nátěr stroje – modrá a šedá barva odstín RAL 5010/RAL 9002
odstín RAL 5010 odstín RAL 9002
s_ral_5010 s_ral_9002
  • osvětlení pracovního prostoru
  • kryt pracovního prostoru
  • bezpečnostní kryt

Zvláštní provedení:

(nutno uvést v objednávce)

  • provedení pro palcovou odměřovací soustavu
  • elektrická výzbroj pro hodnoty napětí jiné než 400 V/50 Hz
  • automatické pracovní cykly v podélné ose
  • pokles konzoly
  • vřeteno s kuželem ISO 40
  • jiný barevný odstín
  • vybavení stroje číslicovou indikací polohy
Indikace polohy HEIDENHAIN
odmerovani2
  • zvýšená řada otáček vřetene 45 – 2000 ot./min.
  • pneumatické upínání nástroje

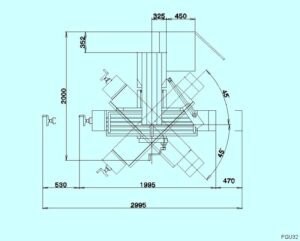

Rozměrový plán (mm)
o_fgu32final

Fotogalerie

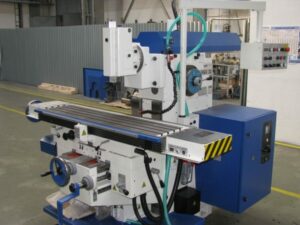

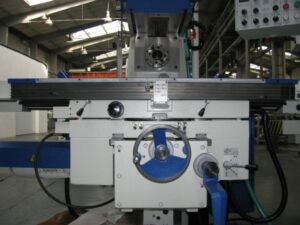

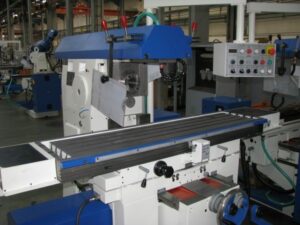

fgu32_0926 fgu32_0927 fgu32-hlava_0936

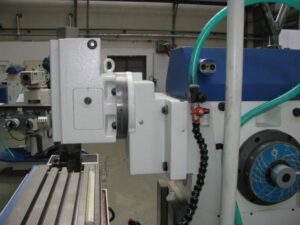

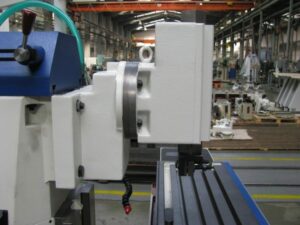

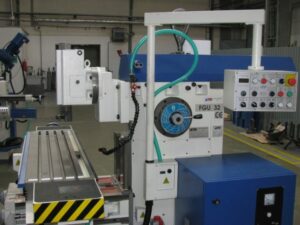

fgu32-hlava_0937 fgu32-hlava_0938 fgu32-hlava_0939
