7890+7732

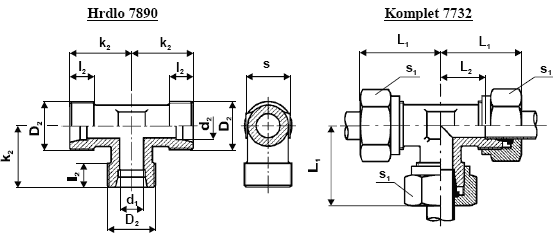

TRUBKOVÁ SPOJKA “ T “

7890_7732

Materiál hrdla: mosazný výkovek 42 3223



Pro vnější průměr trubky d2 Js D2 d1 k2 l2 s L1 L2 s1 Dovolený pracovní přetlak MPa
4 3 M 10 x 1 3 16 6 9 23 11 12 64,0
5 4 M 10 x 1 4 16 6 9 23 10 12 64,0
6 5 M 12 x 1,5 5 19 8 10 28 12 14 50,0
8 6 M 14 x 1,5 6 21 8 12 30 14 17 40,0
10 8 M 16 x 1,5 8 23 9 14 34 15 19 32,0
12 10 M 18 x 1,5 9 25 10 17 36 17 22 25,0
16 13 M 22 x 1,5 12 28 10 19 40 20 27 20,0
18 15 M 27 x 1,5 15 34 12 24 46 24 32 16,0
22 20 M 30 x 1,5 18 38 13 27 50 28 36 12,5
28 25 M 39 x 1,5 23 44 15 36 56 32 46 8,0
36 32 M 45 x 1,5 32 50 16 41 64 36 55 6,4
45 40 M 56 x 1,5 36 55 17 46 68 41 65 4,0

Provedení odpovídá ČSN 137890 a ČSN 137732

TST Servis, a.s.
