7970+7990+7991

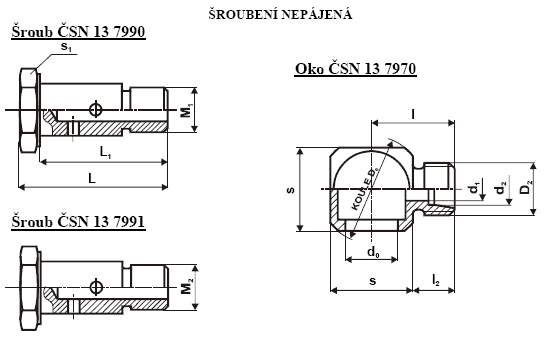

ŠROUBY A OKA TRUBKOVÝCH PŘÍPOJEK STAVITELNÝCH

Js	Vnější průměr trubky d₂	OKA								PRŮTOKOVÉ ŠROUBY				Těsnící kroužek	Dovolený pracovní přetlak MPa
		D₂	d₁	l	l₂	D₀	d₀	s	7990 M1	7991 M2	L	L₁	s₁
3	4	M 10×1	3	16,5	8	22	10	17	M 10×1	G 1/8″	30	25	14	10X14	64,0
4	5	M 10×1	4	16,5	8	22	10	17	M 10×1	G 1/8″	30	25	14	10X14	64,0
5	6	M 12×1,5	5	21,0	11	27	14	20	M 12×1,5	G 1/4″	35	30	17	13X17	50,0
6	8	M 14×1,5	6	22,0	11	30	14	22	M 12×1,5	G 1/4″	38	33	19	13X19	40,0
8	10	M 16×1,5	8	28,0	12	39	17	30	M 16×1,5	G 3/8″	49	43	22	17X22	32,0
10	12	M 18×1,5	9	28,0	13	39	17	30	M 16×1,5	G 3/8″	49	43	24	17X24	25,0
13	16	M 22×1,5	12	29,0	13	42	21	32	M 20×1,5	G 1/2″	53	47	27	21X27	20,0
15	18	M 27×1,5	15	35,0	15	53	27	40	M 27×1,5	G 3/4″	67	59	32	27×32	16,0
20	22	M 30×1,5	18	38,5	16	59	27	45	M 27×1,5	G 3/4″	72	64	36	27×36	12,5
