7964+7965

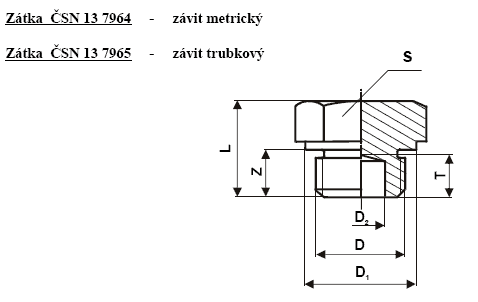

ZÁVITOVÉ ZÁTKY SE ZÁVITEM METRICKÝM A TRUBKOVÝM
Tabulka
Závit D | D1 | L | Z | D2 | T | S | Těsnicí kroužek |
M 8 x 1 | 12 | 14 | 8 | 12 | 8 x 12 | ||
M 10 x 1 | 14 | 16 | 8 | 14 | 10 x 14 | ||
M 12 x 1,5 | 16 | 19 | 11 | 17 | 12 x 16 | ||
M 14 x 1,5 | 18 | 20 | 11 | 19 | 14 x 18 | ||
M 16 x 1,5 | 20 | 21 | 11 | 8 | 10 | 22 | 16 x 20 |
M 18 x 1,5 | 22 | 23 | 11 | 10 | 10 | 24 | 18 x 22 |
M 20 x 1,5 | 24 | 23 | 11 | 12 | 10 | 24 | 20 x 24 |
M 22 x 1,5 | 27 | 23 | 11 | 14 | 10 | 27 | 22 x 27 |
M 24 x 1,5 | 30 | 21 | 12 | 16 | 10 | 19 | 24 x 30 |
M 27 x 1,5 | 32 | 21 | 12 | 18 | 11 | 22 | 27 x 32 |
M 30 x 1,5 | 36 | 22 | 12 | 22 | 11 | 22 | 30 x 36 |
M 36 x 1,5 | 42 | 24 | 12 | 28 | 11 | 27 | 36 x 42 |
G 1 / 8″ | 14 | 16 | 8 | 14 | 10 x 14 | ||
G 1 / 4″ | 19 | 20 | 11 | 19 | 13 x 19 | ||
G 3 / 8″ | 22 | 21 | 11 | 8 | 10 | 22 | 17 x 22 |
G 1 / 2″ | 27 | 24 | 12 | 12 | 10 | 27 | 21 x 27 |
G 3 / 4″ | 32 | 21 | 12 | 18 | 10 | 22 | 27 x 32 |
G 1″ | 39 | 23 | 12 | 25 | 11 | 24 | 33 x 39 |
