7892+7733

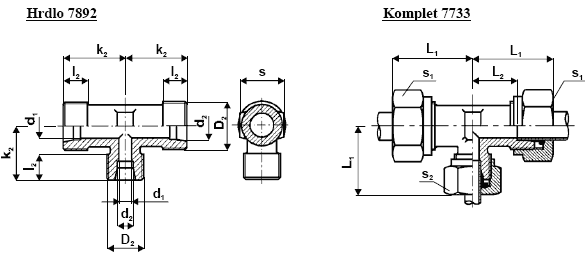

TRUBKOVÁ SPOJKA “ T “ REDUKOVANÁ

7892_7733

Materiál hrdla: mosazný výkovek 42 3223

Tabulka

Pro vnější průměr trubky d2 Js D2 d1 k2 l2 s L1 s1 s2 Dovolený pracovní přetlak MPa
10 / 6 8 / 5 M 16 x 1,5 / M 12 x 1,5 8 / 5 23 / 23 9 / 8 14 35 / 30 19 14 32,0
16 / 8 13 / 6 M 22 x 1,5 / M 14 x 1,5 12 / 6 25 / 28 10 / 8 19 37 / 38 27 17 15,0
16 / 10 13 / 8 M 22 x 1,5 / M 16 x 1,5 12 / 8 28 / 28 10 / 9 19 40 / 40 27 19 15,0
22 / 8 20 / 6 M 30 x 1,5 / M 14 x 1,5 18 / 6 30 / 30 13 / 8 27 42 / 40 36 17 12,5
28 / 8 25 / 6 M 39 x 1,5 / M 14 x 1,5 23 / 6 35 / 35 15 / 8 36 47 / 45 46 17 8,0
45 / 8 40 / 6 M 56 x 1,5 / M 14 x 1,5 36 / 6 40 / 45 17 / 8 46 53 / 56 65 17 4,0
45 / 10 40 / 8 M 56 x 1,5 / M 16 x 1,5 36 / 8 40 / 45 17 / 9 46 53 / 56 65 19 4,0
45 / 16 40 / 13 M 56 x 1,5 / M 22 x 1,5 36 / 12 40 / 50 17 / 10 46 53 / 62 65 27 4,0
45 / 22 40 / 20 M 56 x 1,5 / M 30 x 1,5 36 / 18 45 / 50 17 / 13 46 58 / 62 65 36 4,0

Provedení odpovídá ČSN 137892 a ČSN 137733
