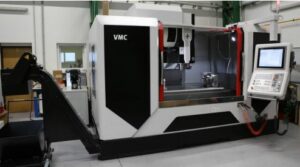

Vertikální obráběcí centrum VMC 1040







Technické parametry

Cena základního stroje 105.200,00 €
Sleva TST -12 %
Cena celkem bez DPH po slevě 92.576,00 €

Stůl
Upínací plocha stolu: 1200 x 500 mm
Počet a šířka T – drážek: 5 x 18 x 100 mm

Pohyby a zatížení
Podélný pohyb ( X-os ) 1040 mm
Příčný pohyb ( Y-os ) 540 mm
Vertikální pohyb ( Z-os ) 600 mm
Max. hmotnost na stole 800 kg

Vřeteno
Kužel hl. vřetena ISO 40
Otáčky plynule regulovatelné 12 000 ot. / min
Výkon hl. motor (při 100%ED/při 60 % ED) 15/20 kW
Moment na vřeteně (S6-40%/S6-25%) 105/135 Nm

Posuvy
( X-Y-Z) 30/30/25 m/min

Přesnost
Přesnost polohování podle ISO 230-2 0,01 mm
Přesnost opakování podle ISO 230-2 0,005 mm

Všeobecné informace
Hmotnost stroje netto 6400 kg
Půdorysná plocha 2900 x 2420 mm
Výška stroje 2 840 mm
Automatická výměna nástrojů
Počet nástrojlů 24
Čas od upnutí k upnutí 2,5 sek
Max. průměr nástroje 100 mm
Max. délka stroje 300 mm
Max. váha nástroje 6 kg
Potřeba stlačeného vzduchu 6 bar

Standardní příslušenství:

  • lineární válečkové valivé vedení ve všech osách
  • digitální AC-servomotory HEIDENHAIN ve všech osách
  • článkový dopravník třísek
  • teleskopické krytování v X, Y, kovové krytování v Z
  • Kompletní chladicí zařízení
  • Chlazení vřetena
  • Automatické vyfukování vřetena při výměně nástroje
  • Automatické centrální mazání LHL
  • Pneumatický systém upínání nástroje
  • Přímé absolutně odměřování HEIDENHAIN ve všech osách
  • asynchronní motor vřetena HEIDENHAIN
  • Plné krytování stroje
  • Řídící systém HEIDENHAIN TNC640 (19 „barevný dotykový monitor)
  • ruční kolečko HR510
  • spínací prvky rozvaděče SIEMENS, Schneider, Finder …
  • Příprava pro odsávání
  • SW příprava pro 4 a 5 os
  • SW příprava pro sondy (nástrojová, obrobkových)
