7850+7720

TRUBKOVÁ PŘÍPOJKA PŘÍMÁ

S PŘIPOJOVACÍM ZÁVITEM METRICKÝM

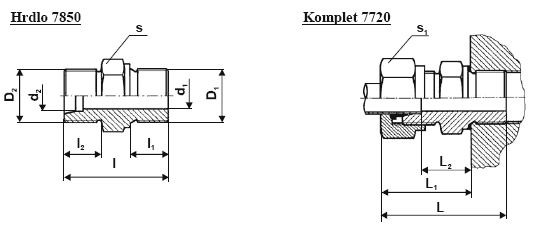

7850_7720

Tabulka

Pro vnější průměr trubky   ZÁVIT d1 l l1 l2 s L L1 L2 s2  Dovolený pracovní přetlak MPa
d2 Js D1 D2
4 3 M 10 x 1 M 10 x 1 3 23 8 8 14 30 24 11 12 64,0
5 4 M 10 x 1 M 10 x 1 4 23 8 8 14 30 24 10 12 64,0
6 5 M 12 x 1,5 M 12 x 1,5 5 30 10 11 17 40 30 13 14 50,0
8 6 M 12 x 1,5 M 14 x 1,5 6 32 10 11 17 42 32 15 17 40,0
10 8 M 16 x 1,5 M 16 x 1,5 8 35 12 12 22 46 35 16 19 32,0
12 10 M 16 x 1,5 M 18 x 1,5 9 36 12 13 22 48 36 17 22 25,0
16 13 M 20 x 1,5 M 22 x 1,5 12 40 15 13 27 52 38 18 27 20,0
18 15 M 27 x 1,5 M 27 x 1,5 15 46 18 15 32 58 42 19 32 16,0
22 20 M 27 x 1,5 M 30 x 1,5 18 48 18 16 32 60 44 21 36 12,5
28 25 M 33 x 1,5 M 39 x 1,5 23 55 20 18 41 68 48 24 46 8,0
36 32 M 42 x 1,5 M 45 x 1,5 32 62 22 20 50 75 54 27 55 6,4
45 40 M 48 x 1,5 M 56 x 1,5 36 65 22 20 60 78 56 29 65 4,0

Provedení odpovídá ČSN 137850 a ČSN 137720
